【Threejs 项目实战】这可能是你见过最漂亮的3D地球！！！

threejs 项目实战 - 科技3D地球

本项目使用Webpack 5 + Typescript 4 + Threejs + Shader 基础模板 搭建

threejs基础概念简单介绍

Threejs和Webgl的关系

Three.js经常会和WebGL混淆， 但也并不总是，three.js其实是使用WebGL来绘制三维效果的。 WebGL是一个只能画点、线和三角形的非常底层的系统. 想要用WebGL来做一些实用的东西通常需要大量的代码， 这就是Three.js的用武之地。它封装了诸如场景、灯光、阴影、材质、贴图、空间运算等一系列功能，让你不必要再从底层WebGL开始写起。

基础threejs场景

一个最基础的Three.js程序包括渲染器（Renderer）、场景（Scene）、相机（Camera）、灯光（灯光），以及我们在场景中创建的物体（Earth）。

此次主要是项目实战，其他理论基础知识请前往官方文档

入口文件

使用webpack打包，src/index.html是入口文件，关于webpack的知识不多赘述。

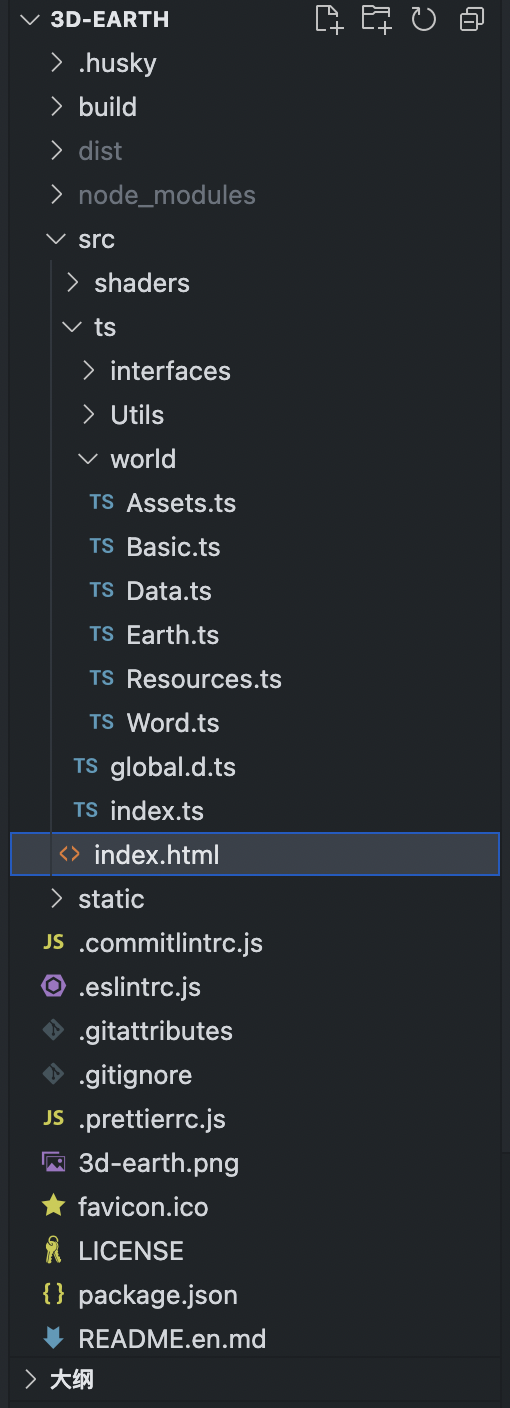

文件列表

index.html

html 体验AI代码助手复制代码加载资源中...

#loading: 加载中的loading效果

#earth-canvas：将canvas绘制到此dom下面

#html2canvas：将html转换成图片，显示地球标点

index.ts

webpack 会将此文件打包成js，放进 index.html 中

typescript 体验AI代码助手复制代码import World  from './world/Word'

// earth-canvas
const dom: HTMLElement = document.querySelector('#earth-canvas')
new World({
  dom,
})

new World() 将dom传进去。

World.ts 创建3D世界

new Basic(dom): 传入dom，创建出threejs场景、渲染器、相机和控制器。

typescript 体验AI代码助手复制代码this.basic = new Basic(option.dom)
this.scene = this.basic.scene
this.renderer = this.basic.renderer
this.controls = this.basic.controls
this.camera = this.basic.camera

new Sizes(dom):传入dom，主要进行dom尺寸计算和管理resize事件。

typescript 体验AI代码助手复制代码this.sizes = new Sizes({ dom: option.dom })

this.sizes.$on('resize', () => {
  this.renderer.setSize(Number(this.sizes.viewport.width), Number(this.sizes.viewport.height))
  this.camera.aspect = Number(this.sizes.viewport.width) / Number(this.sizes.viewport.height)
  this.camera.updateProjectionMatrix()
})

new Resources(function):传一个function，资源加载完成后会执行此function。

typescript 体验AI代码助手复制代码this.resources = new Resources(async () => {
  await this.createEarth()
  // 开始渲染
  this.render()
})

new Earth(options):地球相关配置

typescript 体验AI代码助手复制代码
type options = {
  data: {
    startArray: {
      name: string,
      E: number, // 经度
      N: number, // 维度
    },
    endArray: {
      name: string,
      E: number, // 经度
      N: number, // 维度
    }[]
  }[]
  dom: HTMLElement,
  textures: Record, // 贴图
  earth: {
    radius: number, // 地球半径
    rotateSpeed: number, // 地球旋转速度
    isRotation: boolean // 地球组是否自转
  }
  satellite: {
    show: boolean, // 是否显示卫星
    rotateSpeed: number, // 旋转速度
    size: number, // 卫星大小
    number: number, // 一个圆环几个球
  },
  punctuation: punctuation,
  flyLine: {
    color: number, // 飞线的颜色
    speed: number, // 飞机拖尾线速度
    flyLineColor: number // 飞行线的颜色
  },
}

将earth中的group添加到场景中

通过await init创建地球及其相关内容，因为创建一些东西需要时间，所以返回一个Promise

地球创建完之后隐藏dom，添加一个事先定义好的类名，使用animation渐渐隐藏掉dom

typescript 体验AI代码助手复制代码this.scene.add(this.earth.group)

await this.earth.init()

// 隐藏dom
const loading = document.querySelector('#loading')
loading.classList.add('out')

render():循环渲染

加载资源

地球中需要若干个贴图，在创建地球前，先把贴图加载进来。

Assets.ts 整理资源文件

typescript 体验AI代码助手复制代码/**
 * 资源文件
 * 把模型和图片分开进行加载
 */

interface ITextures {
  name: string
  url: string
}

export interface IResources {
  textures?: ITextures[],
}

const filePath = './images/earth/'
const fileSuffix = [
  'gradient',
  'redCircle',
  "label",
  "aperture",
  'earth_aperture',
  'light_column',
  'aircraft'
]

const textures = fileSuffix.map(item => {
  return {
    name: item,
    url: filePath + item + '.png'
  }
})

textures.push({
  name: 'earth',
  url: filePath + 'earth.jpg'
})

const resources: IResources = {
  textures
}

export {
  resources
}

我们把需要加载的资源文件全部列在这里，然后导出去。

Resources.ts 加载资源文件

typescript 体验AI代码助手复制代码/**
 * 资源管理和加载
 */
import { LoadingManager, Texture, TextureLoader } from 'three';
import { resources } from './Assets'
export class Resources {
  private manager: LoadingManager
  private callback: () => void;
  private textureLoader!: InstanceType;
  public textures: Record;
  constructor(callback: () => void) {
    this.callback = callback // 资源加载完成的回调

    this.textures = {} // 贴图对象

    this.setLoadingManager()
    this.loadResources()
  }

  /**
   * 管理加载状态
   */
  private setLoadingManager() {

    this.manager = new LoadingManager()
    // 开始加载
    this.manager.onStart = () => {
      console.log('开始加载资源文件')
    }
    // 加载完成
    this.manager.onLoad = () => {
      this.callback()
    }
    // 正在进行中
    this.manager.onProgress = (url) => {
      console.log(`正在加载：${url}`)
    }

    this.manager.onError = url => {
      console.log('加载失败：' + url)
    }

  }

  /**
   * 加载资源
   */
  private loadResources(): void {
    this.textureLoader = new TextureLoader(this.manager)
    resources.textures?.forEach((item) => {
      this.textureLoader.load(item.url, (t) => {
        this.textures[item.name] = t
      })
    })
  }
}

通过使用threejs提供的LoadingManager方法，管理资源的加载进度，以及保存一个textures对象，key为name，value为Texture对象。

接下来，我们要去创建我们的主角了~

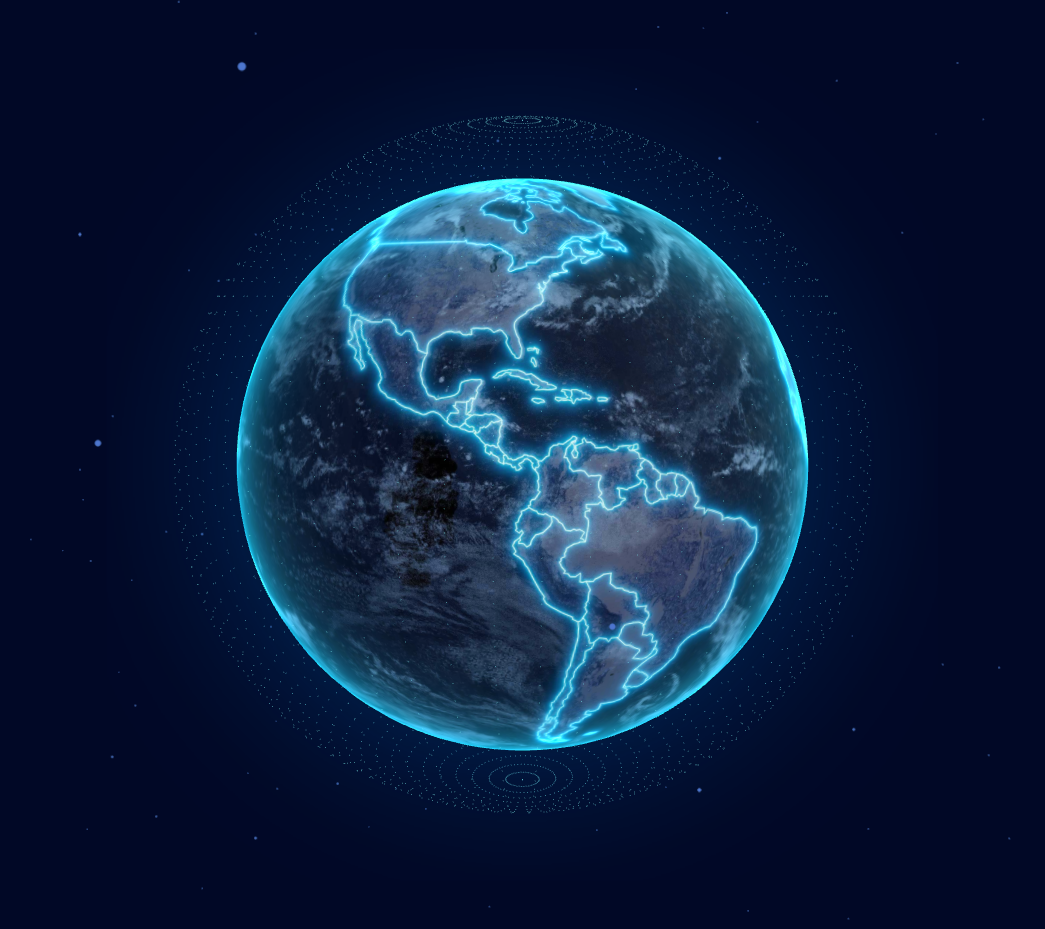

添加地球 createEarth()

earth:创建一个地球mesh，并赋予ShaderMaterial材质和贴上地球贴图，之后可以通过着色器动画实现地球扫光效果。

points:创建一个由points组成的包围球，放在外围。

typescript 体验AI代码助手复制代码const earth_geometry = new SphereBufferGeometry(
  this.options.earth.radius,
  50,
  50
);

const earth_border = new SphereBufferGeometry(
  this.options.earth.radius + 10,
  60,
  60
);

const pointMaterial = new PointsMaterial({
  color: 0x81ffff, //设置颜色，默认 0xFFFFFF
  transparent: true,
  sizeAttenuation: true,
  opacity: 0.1,
  vertexColors: false, //定义材料是否使用顶点颜色，默认false ---如果该选项设置为true，则color属性失效
  size: 0.01, //定义粒子的大小。默认为1.0
})
const points = new Points(earth_border, pointMaterial); //将模型添加到场景

this.earthGroup.add(points);

this.options.textures.earth.wrapS = this.options.textures.earth.wrapT =
  RepeatWrapping;
this.uniforms.map.value = this.options.textures.earth;

const earth_material = new ShaderMaterial({
  // wireframe:true, // 显示模型线条
  uniforms: this.uniforms,
  vertexShader: earthVertex,
  fragmentShader: earthFragment,
});

earth_material.needsUpdate = true;
this.earth = new Mesh(earth_geometry, earth_material);
this.earth.name = "earth";
this.earthGroup.add(this.earth);

添加星星 createStars()

星空背景其核心主要是创建了500个随机分布的点位

typescript 体验AI代码助手复制代码 for (let i = 0; i < 500; i++) {
    const vertex = new Vector3();
    vertex.x = 800 * Math.random() - 300;
    vertex.y = 800 * Math.random() - 300;
    vertex.z = 800 * Math.random() - 300;
    vertices.push(vertex.x, vertex.y, vertex.z);
    colors.push(new Color(1, 1, 1));
  }

使用点材质，贴上图片

typescript 体验AI代码助手复制代码const aroundMaterial = new PointsMaterial({
    size: 2,
    sizeAttenuation: true, // 尺寸衰减
    color: 0x4d76cf,
    transparent: true,
    opacity: 1,
    map: this.options.textures.gradient,
  });

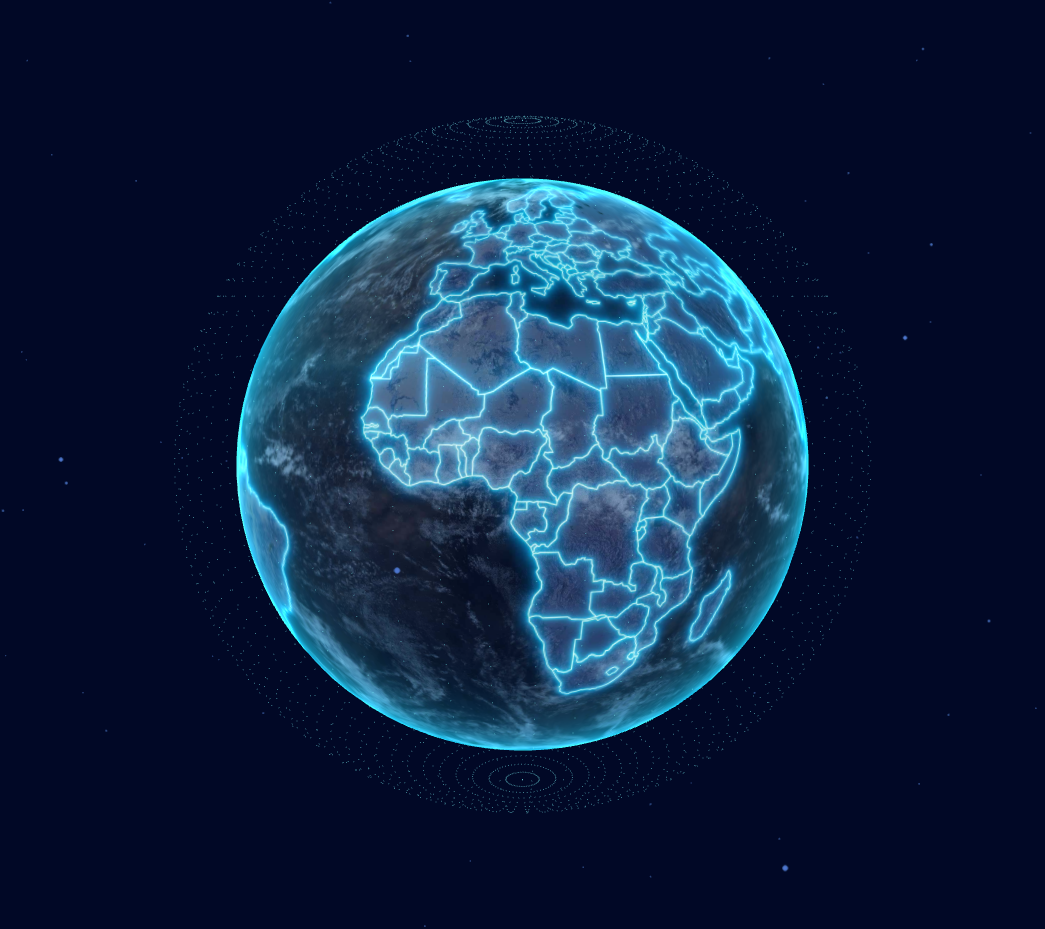

添加地球辉光 createEarthGlow()

地球边缘发光的效果，创建一个比地球大一点点的精灵片，贴上下图，而且精灵片是一直朝向摄像机的。

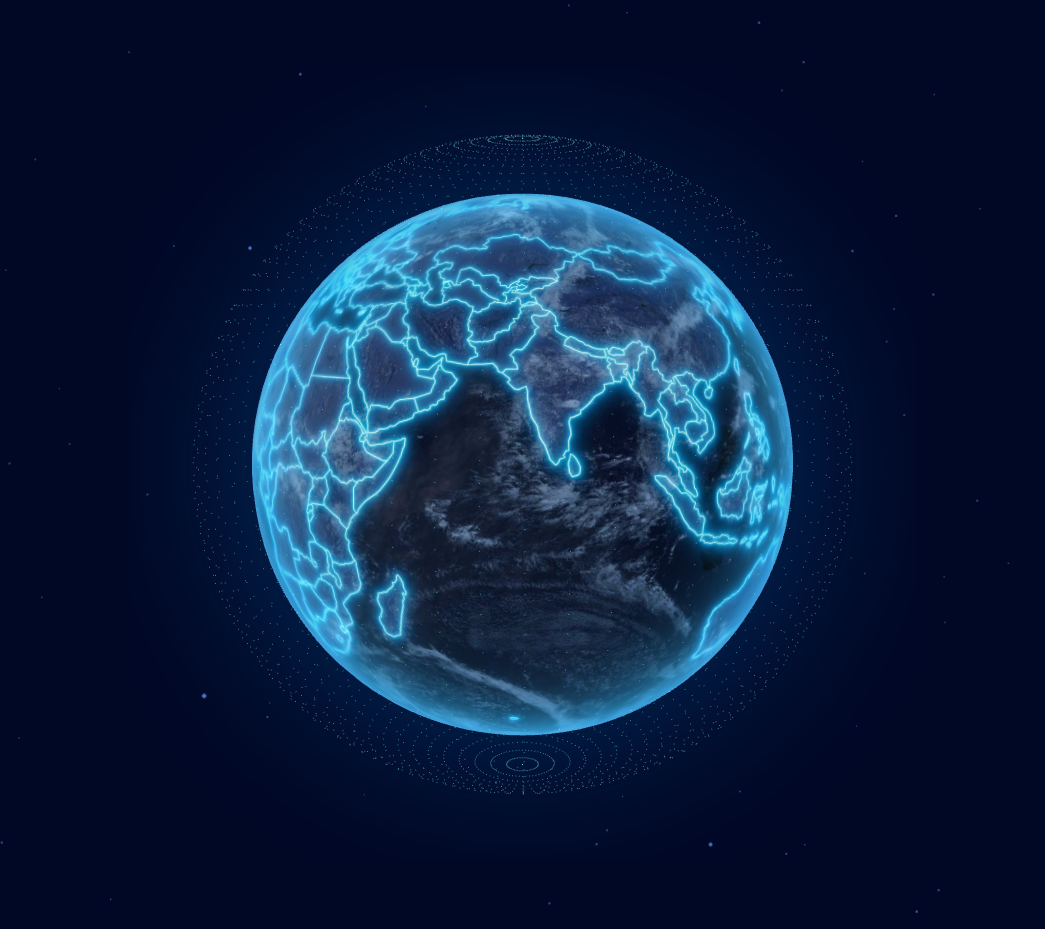

添加地球辉光大气层 createEarthAperture()

地球上的标点

添加柱状点位 createMarkupPoint()

高德地图取坐标点

我们需要将threejs的物体放置在地球上，就需要将经纬度转球面坐标，这是有详细转换文档

lon2xyz()我们直接用这个方法会把经纬度转成为球面坐标，拿到坐标我们就可以在对应的位置上创建物体

typescript 体验AI代码助手复制代码/**
 * 经纬度坐标转球面坐标
 * @param {地球半径} R
 * @param {经度(角度值)} longitude
 * @param {维度(角度值)} latitude
 */
export const lon2xyz = (R:number, longitude:number, latitude:number): Vector3 => {
  let lon = longitude * Math.PI / 180; // 转弧度值
  const lat = latitude * Math.PI / 180; // 转弧度值
  lon = -lon; // js坐标系z坐标轴对应经度-90度，而不是90度

  // 经纬度坐标转球面坐标计算公式
  const x = R * Math.cos(lat) * Math.cos(lon);
  const y = R * Math.sin(lat);
  const z = R * Math.cos(lat) * Math.sin(lon);
  // 返回球面坐标
  return new Vector3(x, y, z);
}

这个白色和红色的柱子其实是两个mesh相交，并贴上贴图，通过转换过来的坐标放置在地球上。


底座动画

typescript 体验AI代码助手复制代码// render
if (this.waveMeshArr.length) {
  this.waveMeshArr.forEach((mesh: Mesh) => {
    mesh.userData['scale'] += 0.007;
    mesh.scale.set(
      mesh.userData['size'] * mesh.userData['scale'],
      mesh.userData['size'] * mesh.userData['scale'],
      mesh.userData['size'] * mesh.userData['scale']
    );
    if (mesh.userData['scale']  1.5 && mesh.userData['scale'] 循环waveMeshArr组，让里面的mesh变大并且渐渐消失，之后一直重复。添加城市标签 createSpriteLabel()使用 html2canvas 创建精灵片标签html 体验AI代码助手复制代码typescript 体验AI代码助手复制代码const opts = {
  backgroundColor: null, // 背景透明
  scale: 6,
  dpi: window.devicePixelRatio,
};
const canvas = await html2canvas(document.getElementById("html2canvas"), opts)
const dataURL = canvas.toDataURL("image/png");
const map = new TextureLoader().load(dataURL);
const material = new SpriteMaterial({
  map: map,
  transparent: true,
});
const sprite = new Sprite(material);
const len = 5 + (e.name.length - 2) * 2;
sprite.scale.set(len, 3, 1);
sprite.position.set(p.x * 1.1, p.y * 1.1, p.z * 1.1);
this.earth.add(sprite);地球上的标签是通过html2canvas插件将html转换成贴图，贴到精灵片上。创建环绕卫星 createAnimateCircle()getCirclePoints获取一个圆环坐标点列表createAnimateLine通过圆环点位创建一个圆环线，并clone出3条，加上若干个小卫星通过每帧循环让线条转圈，并带动小卫星转typescript 体验AI代码助手复制代码// render()
this.circleLineList.forEach((e) => {
  e.rotateY(this.options.satellite.rotateSpeed);
});End感谢观看，如果有什么意见或者疑问请随时联系~
